مقدمه

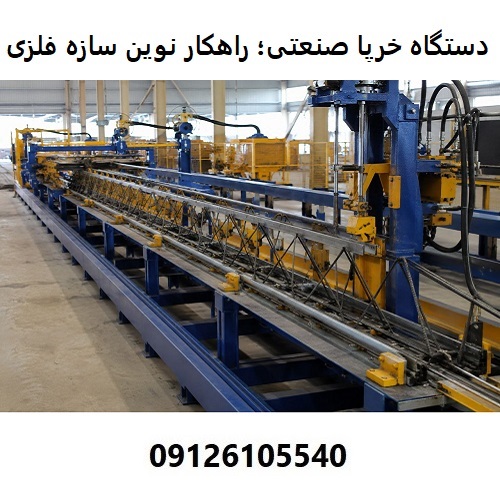

دستگاه خرپا صنعتی؛ راهکار نوین در ساخت سازه های فلزی، در صنعت ساختمان‌سازی مدرن، سرعت اجرا، کاهش وزن سازه و افزایش ایمنی از مهم‌ترین دغدغه‌های مهندسان و پیمانکاران است. یکی از فناوری‌هایی که در دهه‌های اخیر انقلابی در ساخت سقف‌ها، کف‌ها و پوشش‌های سبک ایجاد کرده، استفاده از خرپاهای فلزی کوچک است. این سازه‌ها که معمولاً ارتفاعی در حدود ۳۰ سانتی‌متر دارند و به نام تیرچه فلزی یا خرپای سبک ساختمانی شناخته می‌شوند، با کمک دستگاه خرپا صنعتی (یا همان دستگاه خرپاساز / تیرچه‌ساز) تولید می‌شوند. برخلاف اسکلت‌های فلزی عظیم ساختمان‌های بلندمرتبه که ارتفاع و ابعاد بسیار بزرگی دارند، این دستگاه‌ها برای تولید المان‌های پیش‌ساخته و سبک طراحی شده‌اند که در پوشش سقف‌های تیرچه‌بلوک، سوله‌های صنعتی سبک، پارکینگ‌های طبقاتی و حتی سازه‌های موقت کاربرد گسترده دارند.
در این مقاله جامع، به بررسی دقیق دستگاه خرپا ساز صنعتی، انواع آن، نحوه عملکرد، مزایا، کاربردها و نکات کلیدی خرید و نگهداری آن می‌پردازیم تا شما بتوانید با آگاهی کامل، بهترین انتخاب را برای خط تولید یا کارگاه خود داشته باشید.
۱. دستگاه خرپا صنعتی چیست و چه تفاوتی با سازه‌های فلزی بزرگ دارد؟
دستگاه خرپا ساز صنعتی یک ماشین‌آلات تخصصی است که وظیفه آن تولید خرپاهای فلزی با ارتفاع کم (معمولاً بین ۲۰ تا ۴۰ سانتی‌متر و گاهی تا ۶۰ سانتی‌متر) از میلگرد و مفتول‌های فولادی است. این دستگاه با جوشکاری مقاومتی (نقطه‌ای) یا جوشکاری قوسی (در برخی مدل‌ها)، میلگردهای طولی (بالا و پایین) را به مفتول‌های مورب (زیگزاگ) متصل می‌کند و یک شبکه سه‌بعدی سبک اما بسیار مقاوم ایجاد می‌نماید.
نکته بسیار مهم این است که در اینجا منظور از خرپا، همان اسکلت فلزی بزرگ ساختمان نیست؛ بلکه منظور تیرچه‌های پیش‌ساخته فلزی است که به عنوان جایگزین یا مکمل تیرچه‌های بتنی در سقف‌ها استفاده می‌شوند. این تیرچه‌ها به دلیل وزن کم، سرعت نصب بالا و عدم نیاز به قالب‌بندی سنگین، امروزه در پروژه‌های انبوه‌سازی و صنعتی بسیار محبوب شده‌اند.
۲. اجزای اصلی دستگاه خرپاساز (تیرچه‌ساز)
یک دستگاه خرپا صنعتی از بخش‌های مختلفی تشکیل شده که هماهنگی آن‌ها کیفیت نهایی محصول را تضمین می‌کند:
الف) سیستم تغذیه میلگرد (Feeder)
این بخش میلگردهای طولی با قطرهای مختلف (معمولاً ۶ تا ۱۴ میلی‌متر) را به صورت اتوماتیک یا نیمه‌اتوماتیک به داخل دستگاه هدایت می‌کند.
ب) واحد خم‌کاری مفتول (Zigzag Bender)
مفتول‌های فولادی با قطر ۴ تا ۶ میلی‌متر وارد این بخش شده و به شکل زیگزاگ یا مثلثی خم می‌شوند تا نقش اتصال‌دهنده بین میلگردهای بالا و پایین را ایفا کنند.
ج) سیستم جوشکاری مقاومتی (Resistance Welding)
قلب دستگاه خرپاساز، واحد جوش است. در اینجا الکترودهای مسی با اعمال جریان و فشار مناسب، نقاط اتصال میلگرد و مفتول را ذوب کرده و یک اتصال یکپارچه و مستحکم ایجاد می‌کنند.
د) سیستم برش و خروجی (Cutting & Output)
پس از تکمیل فرآیند جوشکاری در طول مورد نظر (معمولاً ۳ تا ۱۲ متر)، دستگاه به صورت خودکار خرپا را برش داده و روی نوار نقاله خروجی هدایت می‌کند.
هـ) پنل کنترل (PLC/HMI)
در مدل‌های اتوماتیک و نیمه‌اتوماتیک، یک پنل لمسی یا دکمه‌ای وجود دارد که اپراتور می‌تواند طول خرپا، تعداد جوش‌ها، سرعت تولید و قطر میلگردها را تنظیم کند.
۳. انواع دستگاه خرپا ساز صنعتی
بر اساس سطح اتوماسیون و ظرفیت تولید، این دستگاه‌ها به چند دسته تقسیم می‌شوند:
دستگاه خرپاساز دستی (Manual Truss Machine)
مناسب کارگاه‌های کوچک با تولید محدود. اپراتور باید میلگردها را به صورت دستی در جای خود قرار دهد و فرآیند جوش را با پدال کنترل کند. قیمت پایین‌تری دارد اما سرعت تولید و دقت آن نسبت به مدل‌های اتوماتیک کمتر است.
دستگاه خرپاساز نیمه‌اتوماتیک (Semi-Automatic)
ترکیبی از کار دستی و اتوماسیون است. تغذیه میلگرد و جوشکاری ممکن است خودکار باشد، اما تنظیمات و جابجایی برخی قطعات نیاز به دخالت اپراتور دارد. این مدل برای کارگاه‌های متوسط با بودجه محدود بسیار مناسب است.

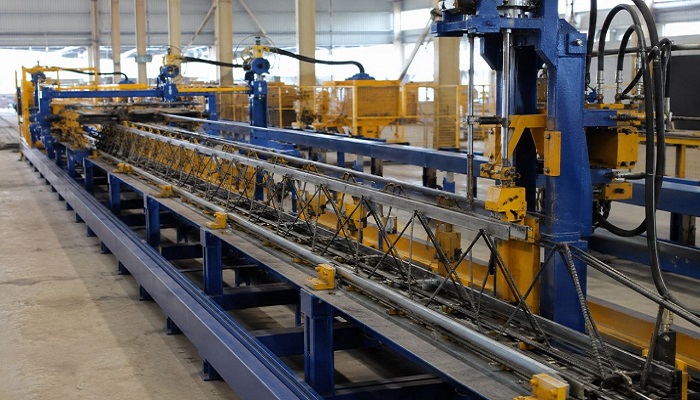

دستگاه خرپا ساز تمام‌اتوماتیک (Fully Automatic Truss Line)
این دستگاه‌ها که گاهی به خط تولید خرپا معروفند، تمامی مراحل از تغذیه تا برش را بدون دخالت انسانی انجام می‌دهند. ظرفیت تولید آن‌ها می‌تواند به ده‌ها متر در ساعت برسد و برای کارخانه‌های بزرگ تولید تیرچه فلزی ایده‌آل هستند.
دستگاه خرپاساز قابل حمل (Portable Joist Welder)
مدل‌های کوچکتر که برای پروژه‌های خاص یا تعمیرات در محل مناسب هستند.
۴. فرآیند تولید خرپا با دستگاه صنعتی چگونه است؟
فرآیند تولید در یک دستگاه تیرچه‌ساز به صورت گام‌به‌گام و دقیق انجام می‌شود:
۱. انتخاب مواد اولیه: میلگرد آجدار یا ساده با گرید A3 یا A4 و مفتول سیاه یا گالوانیزه انتخاب می‌شود.
۲. قرارگیری میلگردهای طولی: دو یا چند میلگرد در کانال‌های دستگاه قرار می‌گیرند تا اسکلت اصلی خرپا را تشکیل دهند.
۳. تغذیه مفتول زیگزاگ: مفتول به صورت مداوم از قرقره خارج شده و توسط مکانیزم خم‌کاری به شکل مثلثی یا ذوزنقه‌ای درمی‌آید.
۴. جوشکاری نقطه‌ای: در هر نقطه تماس مفتول با میلگرد، یک جوش مقاومتی ایجاد می‌شود. تعداد و فاصله جوش‌ها بر اساس محاسبات سازه‌ای تعیین می‌گردد.
۵. برش نهایی: پس از رسیدن به طول مورد نظر (مثلاً ۶ متر)، تیغه برش دستگاه فعال شده و خرپا جدا می‌شود.
۶. کنترل کیفیت: محصول نهایی از نظر استحکام جوش، انحراف طولی و شکل هندسی بررسی می‌شود.
این فرآیند در مدل‌های اتوماتیک تنها با نظارت یک اپراتور و در مدل‌های دستی با دخالت مستقیم کارگر انجام می‌پذیرد.
۵. مزایای استفاده از دستگاه خرپا ساز صنعتی نسبت به روش‌های سنتی
استفاده از خرپاساز صنعتی برای تولید تیرچه‌های فلزی، مزایای رقابتی فراوانی دارد:
- سرعت تولید بالا: در مدل‌های اتوماتیک، تولید چندین متر خرپا در دقیقه امکان‌پذیر است.
- دقت ابعادی: خطای انسانی در جوشکاری و برش به حداقل می‌رسد.
- کاهش ضایعات: مصرف دقیق مواد اولیه و عدم نیاز به برش‌های اضافی.
- استحکام یکنواخت: جوشکاری مقاومتی صنعتی، اتصالاتی با مقاومت کششی بالا ایجاد می‌کند.
- انعطاف‌پذیری در طراحی: امکان تولید خرپا با ارتفاع ۳۰ سانتی‌متر، ۴۰ سانتی‌متر یا حتی سفارشی با تغییر ساده قالب‌ها.
- کاهش هزینه نیروی انسانی: یک اپراتور می‌تواند چندین دستگاه را مدیریت کند.
- ایمنی کارگاه: حذف عملیات جوشکاری دستی سنگین و کاهش خطرات شغلی.
۶. کاربردهای خرپا و تیرچه تولید شده توسط دستگاه
خرپاهای تولید شده توسط دستگاه خرپا صنعتی به دلیل وزن سبک و مقاومت مناسب در برابر بارهای مرده و زنده، در پروژه‌های متنوعی به کار می‌روند:
الف) سقف تیرچه‌بلوک
رایج‌ترین کاربرد. خرپای فلزی به عنوان اسکلت باربر در کنار بلوک‌های سیمانی یا پلی‌استایرن قرار می‌گیرد و پس از بتن‌ریزی، یک دال یکپارچه ایجاد می‌کند.
ب) کف‌سازی طبقات
در ساختمان‌های چندطبقه که نیاز به کاهش وزن مرده دارند، این خرپاها جایگزین مناسبی برای تیرچه‌های بتنی سنگین هستند.
ج) پوشش سوله‌ها و سالن‌های صنعتی سبک
برای سوله‌هایی با دهانه متوسط که نیاز به اسکلت اصلی سنگین ندارند، خرپاهای پیش‌ساخته فلزی با ارتفاع کم می‌توانند به عنوان تیر فرعی عمل کنند.
د) سازه‌های موقت و نمایشگاهی
به دلیل سرعت نصب و دمونتاژ، در غرفه‌های نمایشگاهی، کمپ‌های موقت و سازه‌های اضطراری کاربرد دارند.
هـ) پارکینگ‌های طبقاتی و رمپ‌ها
کاهش وزن سازه در پارکینگ‌ها، بار مرده روی فونداسیون را کم کرده و امکان طراحی اقتصادی‌تر را فراهم می‌کند.
۷. نکات فنی در انتخاب دستگاه خرپا ساز مناسب
۷. نکات فنی در انتخاب دستگاه خرپا ساز مناسبانتخاب یک دستگاه تیرچه ساز مناسب نیازمند توجه به پارامترهای فنی زیر است:
ظرفیت تولید روزانه: اگر هدف شما تولید انبوه است، حتماً مدل‌های تمام‌اتوماتیک با سرعت بالای ۲۰ متر در دقیقه را بررسی کنید.
قطر میلگرد قابل پردازش: دستگاه باید قادر به کار با میلگردهای ۶ تا ۱۴ میلی‌متر باشد تا بتوانید انواع خرپا را تولید کنید.
نوع جوش: جوشکاری مقاومتی (Spot Welding) برای این کاربرد استانداردترین و مقاوم‌ترین روش است.
طول قابل تولید: برخی دستگاه‌ها محدودیت طول (مثلاً تا ۹ متر) دارند؛ برای پروژه‌های خاص ممکن است نیاز به مدل‌های با طول بلندتر داشته باشید.
برق مصرفی: مدل‌های صنعتی معمولاً با برق سه‌فاز کار می‌کنند. اطمینان حاصل کنید که کارگاه شما زیرساخت لازم را دارد.
خدمات پس از فروش و قطعات یدکی: الکترودهای مسی، تیغه‌های برش و قطعات الکترونیکی باید به راحتی در بازار داخلی قابل تأمین باشند.
۸. نگهداری و سرویس دوره‌ای دستگاه
برای افزایش عمر مفید دستگاه خرپا صنعتی و حفظ کیفیت جوش، رعایت موارد زیر ضروری است:
- تمیزکاری روزانه: گرد و غبار فلزی و روغن‌های اضافی از روی ریل‌ها و الکترودها پاک شود.
- بررسی الکترودها: الکترودهای مسی با گذشت زمان ساییده می‌شوند و باید به موقع تعویض یا تراش داده شوند.
- روان‌کاری مکانیزم‌های متحرک: ریل‌های هدایت میلگرد و سیستم خم‌کاری نیاز به گریس‌کاری دوره‌ای دارند.
- کالیبراسیون جوش: شدت جریان و زمان جوش باید به صورت هفتگی بررسی و در صورت نیاز تنظیم شود.
- بازرسی سیم‌کشی: در مدل‌های برقی، اتصالات باید از نظر سوختگی یا شل شدن بررسی شوند.
۹. راهنمای خرید دستگاه خرپا صنعتی؛ راهکار نوین در ساخت سازه های فلزی؛ از قیمت تا کیفیت
قیمت دستگاه خرپاساز به عوامل متعددی بستگی دارد:
- سطح اتوماسیون: دستگاه دستی ارزان‌ترین و خط تولید تمام‌اتوماتیک گران‌ترین گزینه است.
- کشور سازنده: دستگاه‌های تولید داخل، چین و اروپایی هر کدام بازه قیمتی متفاوتی دارند.
- ظرفیت و سرعت: هرچه سرعت تولید و طول قابل پردازش بیشتر باشد، قیمت بالاتر می‌رود.
- امکانات جانبی: وجود نوار نقاله خروجی، سیستم برش اتوماتیک و پنل لمسی پیشرفته بر قیمت می‌افزاید.
توصیه می‌شود پیش از خرید، نمونه محصول تولید شده توسط دستگاه را بررسی کنید. یک خرپای باکیفیت باید جوش‌های یکنواخت، بدون ترک و با انحراف طولی کمتر از ۵ میلی‌متر در هر متر داشته باشد.
جمع‌بندی
دستگاه خرپا صنعتی یا دستگاه تیرچه‌ساز، قلب تپنده تولید سازه‌های فلزی سبک با ارتفاع کم (حدود ۳۰ سانتی‌متر) است. این دستگاه با تبدیل میلگرد و مفتول به خرپاهای مقاوم و دقیق، نقش کلیدی در سرعت‌بخشی به پروژه‌های ساختمانی، کاهش وزن سازه و بهینه‌سازی هزینه‌ها ایفا می‌کند. انتخاب صحیح بین مدل‌های دستی، نیمه‌اتوماتیک و تمام‌اتوماتیک، نگهداری منظم و توجه به کیفیت مواد اولیه، سه رکن اصلی موفقیت در استفاده از این فناوری هستند. اگر به دنبال راهکاری نوین و اقتصادی برای ساخت سقف‌ها و کف‌های مقاوم هستید، سرمایه‌گذاری در یک خط تولید خرپا می‌تواند نقطه عطفی در کسب‌وکار شما باشد.
