مقدمه
خط تولید تیرچه؛ مراحل و تجهیزات مورد نیاز، تیرچه‌ها از اجزای حیاتی و کلیدی در سازه‌های ساختمانی به شمار می‌روند که وظیفه انتقال نیروهای سقف به ستون‌ها و دیوارهای سازه را بر عهده دارند. با توجه به اهمیت این عناصر در حفظ پایداری و استحکام سازه، تولید تیرچه‌ها باید با استانداردهای دقیق فنی و کیفیت بالا انجام شود. در دنیای امروز، تولید صنعتی تیرچه با بهره‌گیری از تجهیزات تخصصی و خط تولید مکانیزه، زمینه‌ساز ارائه محصولاتی با قابلیت تحمل نیروهای مختلف و افزایش عمر مفید ساختمان‌ها است. هدف این متن بررسی کامل خط تولید تیرچه، مراحل تولید و تجهیزات مورد نیاز برای این فرایند می‌باشد.
1. معرفی تیرچه
1. معرفی تیرچهتیرچه، یکی از اعضای سازه‌ای پیش‌ساخته است که نقش انتقال بارهای سقف به تکیه‌گاه‌ها را ایفا می‌کند. تیرچه‌ها معمولاً از ترکیب میلگردهای فولادی و بتن ساخته می‌شوند که این ترکیب باعث افزایش مقاومت خمشی و برشی تیرچه در سازه‌های سقف می‌شود. استفاده از تیرچه‌ها در سقف‌های تیرچه بلوک، دال‌های پیش‌تنیده، سقف‌های مرکب و سازه‌های مشابه رایج است. این عضو سازه‌ای به دلیل انعطاف‌پذیری در طراحی، امکان تغییر شکل متناسب با نیاز پروژه را مهیا ساخته و به بهینه‌سازی مصرف مصالح کمک می‌کند.
2. انواع تیرچه
تیرچه‌ها بر اساس نوع ساختار و جنس مواد اولیه به چند دسته اصلی تقسیم می‌شوند:
الف- تیرچه فلزی ساده: این تیرچه‌ها از میلگردها و مقاطع فلزی ساده تشکیل شده و بیشتر برای سازه‌هایی با بارگذاری کمتر به کار می‌روند.
ب- تیرچه پیش‌تنیده: از کابل‌ها یا مفتول‌های پیش‌تنیده در داخل تیرچه استفاده می‌شود که باعث افزایش مقاومت کششی و کاهش افت طول تیرچه‌ها می‌شود.
پ- تیرچه خرپایی: این نوع تیرچه شامل فرم‌های خرپایی از میلگردهای فولادی است که به‌صورت مثلثی جوش داده شده و با بتن پر می‌شود.
ج- تیرچه بتنی: تیرچه‌هایی که کاملاً از بتن مسلح ساخته شده‌اند و در سقف‌های دال توپر استفاده می‌شوند.
3. مراحل تولید تیرچه
3.1 طراحی و برنامه‌ریزی تولید
اولین گام در تولید تیرچه، طراحی بر اساس نیازهای پروژه است. بارگذاری سقف، طول دهانه، شرایط محیطی و نوع سازه از جمله فاکتورهای مهم در طراحی تیرچه هستند. در این مرحله، نرم‌افزارهای طراحی مهندسی، نقشه‌های دقیق و مشخصات فنی تهیه می‌شوند تا تولید متناسب با نیاز پروژه انجام گیرد. برنامه‌ریزی تولید شامل تعیین تعداد تیرچه‌های مورد نیاز، زمان‌بندی و منابع مورد استفاده می‌شود.
3.2 برش و فرم‌دهی میلگردها

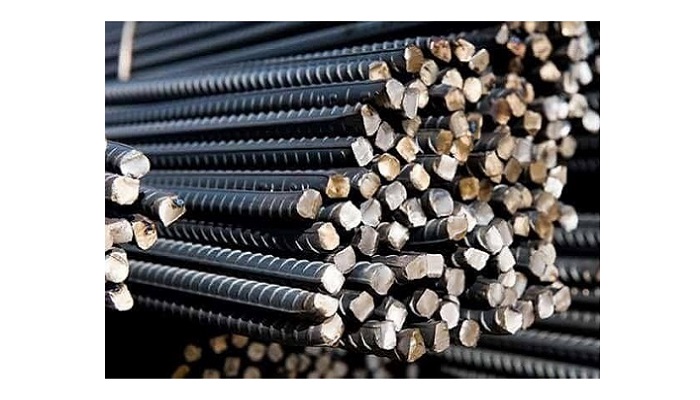

در این مرحله، میلگردهای فولادی با قطر و مشخصات مورد نظر برای تیرچه انتخاب می‌شوند. میلگردها به طول‌های مشخص برش داده شده و سپس با دستگاه‌های خم‌کاری به فرم‌های مورد نیاز مانند خم‌های زاویه‌دار، قلاب‌ها و یا فرم‌های خرپایی در می‌آیند. دقت در برش و خم‌کاری نقش اساسی در کیفیت نهایی تیرچه دارد، زیرا ابعاد استاندارد شده تضمین کننده عملکرد صحیح سازه خواهند بود.
3.3 جوشکاری میلگردها
میلگردهای فرم‌دار در قالب‌های مخصوص بر اساس نقشه تیرچه چیده شده و با استفاده از دستگاه جوش مقاومتی (رزیست) به هم متصل می‌شوند. جوشکاری مقاومتی به دلیل سرعت بالا و کیفیت مناسب، در بسیاری از کارخانه‌های تیرچه‌سازی رایج است. این مرحله نیازمند کادری متخصص و دقت در کنترل کیفیت جوش‌ها است تا اتصالات به خوبی تحمل نیروهای وارده را داشته باشند.
3.4 قالب‌گیری و بتن‌ریزی
پس از تکمیل اسکلت فلزی تیرچه، بسته به نوع تولید، اقدام به بتن‌ریزی یا قرار دادن بلوک‌های سقفی می‌شود. در مواردی که تیرچه‌ها به صورت پیش‌ساخته و آماده باشد، بتن مستقیماً بر روی تیرچه‌ها ریخته شده و در قالب‌های استاندارد شکل داده می‌شود. این مرحله نیازمند استفاده از تجهیزات میکسر بتن و دستگاه‌های انتقال بتن است تا کیفیت بتن و یکنواختی آن تضمین شود.
3.5 عمل‌آوری و خشک‌کردن
تیرچه‌های بتن‌ریزی شده برای رسیدن به مقاومت مناسب نیاز به عمل‌آوری دارند. این مرحله که شامل نگهداری تیرچه در محیط‌هایی با رطوبت و دمای کنترل شده است، باعث افزایش مقاومت و جلوگیری از ترک خوردگی بتن می‌شود. روش‌های مختلفی برای عمل‌آوری وجود دارد که بسته به شرایط کارخانه و نوع بتن انتخاب می‌شوند، از جمله استفاده از اتوکلاو یا عمل‌آوری مرطوب.
3.6 کنترل کیفیت نهایی
در پایان فرایند تولید، تیرچه‌ها تحت آزمون‌های دقیق قرار می‌گیرند. کنترل ابعاد، مقاومت خمشی، کیفیت جوش‌ها و همسانی بتن از جمله آزمون‌های مهم است. تجهیزات آزمایشگاهی مانند دستگاه‌های کشش، خمش و آزمایش جوش به کار گرفته می‌شوند تا محصول نهایی مطابق با استانداردهای ملی و بین‌المللی باشد. در صورت نیاز، محصولاتی که از کیفیت لازم برخوردار نیستند، اصلاح یا حذف می‌شوند.
4. تجهیزات مورد نیاز خط تولید تیرچه
الف- دستگاه برش میلگرد: این دستگاه‌ها با توانایی برش میلگردها به اندازه‌های دقیق، اولین مرحله فیزیکی تولید تیرچه را تسهیل می‌کنند.
ب- دستگاه خم‌کاری میلگرد: دستگاه‌های خم‌کن اتوماتیک یا نیمه‌اتوماتیک برای فرم‌دهی میلگردها به شکل‌های پیچیده و مشخصشده
پ- دستگاه جوش مقاومتی (رزیست): این دستگاه‌ها امکان جوش سریع و مقاوم میلگردها را فراهم می‌کنند و برای تولید انبوه بسیار مناسبند.
ج- قالب‌ها و میزهای مخصوص مونتاژ تیرچه: این قالب‌ها بر اساس نوع تیرچه طراحی شده و ضمن حفظ ابعاد، امکان جوشکاری و قالب‌گیری بتن را فراهم می‌آورند.
د- تجهیزات بتن‌ریزی و میکسر بتن: دستگاه‌هایی که بتن را به صورت یکنواخت مخلوط و در محل مورد نظر می‌ریزند، باعث کیفیت و دوام بالای تیرچه می‌شوند.
م- سیستم عمل‌آوری: شامل اتوکلاو، سیستم‌های رطوبت و حرارت کنترل‌شده برای فرآیند عمل‌آوری بتن و تضمین مقاومت نهایی
ر- تجهیزات آزمایشگاهی کنترل کیفیت: دستگاه اندازه‌گیری مقاومت بتن، آزمون‌های جوش و سایر آزمایش‌های فنی که کیفیت محصول را تضمین می‌کنند.
5. نکات ایمنی در خط تولید تیرچه
– استفاده از تجهیزات حفاظت فردی: کلاه ایمنی، دستکش مقاوم، عینک ایمنی و ماسک برای جلوگیری از آسیب‌های فیزیکی و شیمیایی ضروری است.
– آموزش پرسنل: کار با ماشین‌آلات جوش و برش نیازمند مهارت و آگاهی است تا حوادث ناشی از اشتباهات انسانی کاهش یابد.
– نگهداری و سرویس دستگاه‌ها: بررسی دوره‌ای سلامت تجهیزات برای جلوگیری از خرابی ناگهانی و خطرات احتمالی مهم است.
– ایمنی در حمل و نقل مواد: بارگیری و حمل میلگردها، قالب‌ها و محصولات نهایی باید با دقت و تجهیزات مناسب صورت گیرد تا از آسیب و خطرهای احتمالی جلوگیری شود.
6. مزایا و کاربردهای تیرچه
استفاده از تیرچه‌ها در سازه‌های ساختمانی مزایای قابل توجهی دارد:
– کاهش وزن سقف: استفاده از تیرچه باعث کاهش مصرف بتن و فولاد شده و وزن کلی سقف نسبت به دال‌های توپر کمتر می‌شود.
– تسریع در اجرای پروژه: تیرچه‌های پیش‌ساخته زمان نصب را کاهش داده و سرعت اجرای سقف‌ها را افزایش می‌دهند.
– کاهش مصرف مصالح: با طراحی بهینه، استفاده از تیرچه‌ها موجب صرفه‌جویی در مصرف بتن و فولاد می‌شود که به کاهش هزینه‌های ساخت کمک می‌کند.
– افزایش مقاومت سازه: تیرچه‌ها به دلیل ترکیب مناسب میلگرد و بتن و امکان اعمال پیش‌تنیدگی، مقاومت به نیروهای کششی و خمشی را افزایش می‌دهند.
– انعطاف‌پذیری در طراحی: امکان ساخت انواع سقف‌ها با تیرچه‌های مختلف، مناسب با نیازهای گوناگون فنی و معماری.
7. نکات مهم در راه اندازی خط تولید تیرچه
7. نکات مهم در راه اندازی خط تولید تیرچهراهاندازی خط تولید تیرچه نیازمند برنامه‌ریزی دقیق و توجه به نکات فنی و مدیریتی است تا بتوان محصول با کیفیت و بهره‌وری بالا تولید کرد. در ادامه نکات مهمی که باید در راه‌اندازی خط تولید تیرچه مد نظر قرار دهید آمده است:
1. انتخاب محل مناسب کارخانه
– دسترسی آسان به مواد اولیه
– نزدیکی به بازار هدف برای کاهش هزینه‌های حمل و نقل
– امکانات مناسب مانند برق، آب و فضای کافی
2. تعیین ظرفیت تولید
– بر اساس نیاز بازار و توان مالی
– انتخاب ماشین‌آلات و تجهیزات مطابق ظرفیت تولید
3. انتخاب و خرید ماشین‌آلات و تجهیزات مناسب
– دستگاه‌های خم‌کاری تیرچه، دستگاه‌های جوش، قالب‌ها و تجهیزات جانبی
– کیفیت دستگاه‌ها و تکنولوژی به‌روز برای افزایش کیفیت محصول و کاهش تلفات
4. تامین مواد اولیه با کیفیت
– میلگرد با استاندارد مناسب
– سیم مفتول با کیفیت مطلوب
– بتن یا مواد دیگر مورد نیاز برای تولید
5. استخدام نیروی متخصص و آموزش کارکنان
– به کارگیری تکنسین‌ها و کارشناسان توانمند
– آموزش نحوه کار با دستگاه‌ها و استانداردهای کیفیت
6. طراحی فرایند تولید و کنترل کیفیت
– تدوین پروسه استاندارد تولید تیرچه
– اعمال کنترل کیفیت در هر مرحله تولید
– انجام تست‌های مقاومتی و ابعادی
7. رعایت نکات ایمنی و محیط زیست
– استفاده از تجهیزات ایمنی مانند دستکش، عینک و محافظ‌های دستگاه
– مدیریت مواد زائد و رعایت نکات زیست محیطی
8. مدیریت مالی و برنامه‌ریزی اقتصادی
– برآورد هزینه‌ها و درآمدها
– تعیین قیمت مناسب برای محصول
– مدیریت موجودی و خریدهای مواد اولیه
9. اخذ مجوزها و استانداردهای لازم
– دریافت مجوزهای مربوط به تولید و بهره‌برداری
– رعایت استانداردهای ملی و بین‌المللی مربوط به تولید تیرچه
10. بازاریابی و فروش
– شناخت بازار هدف و رقبا
– توسعه شبکه توزیع و فروش
– تبلیغات و معرفی محصول
نتیجه‌گیری
خط تولید تیرچه‌ها نقش کلیدی و نقشی اساسی در پیشرفت و توسعه صنعت ساختمان دارد. با رعایت دقیق مراحل طراحی. برش. فرم‌دهی. جوشکاری. قالب‌گیری و عمل‌آوری، و استفاده از تجهیزات تخصصی و کنترل کیفی دقیق، تولید تیرچه‌های مقاوم و با کیفیت تضمین می‌شود. توجه به نکات ایمنی و آموزش نیروی انسانی نیز موجب پایداری و ایمنی خط تولید می‌شود، که در نهایت موجب ارتقاء سطح کیفی صنعت ساختمان در کشور خواهد شد.
در مجموع، خط تولید تیرچه، مجموعه‌ای از فرایندهای مهندسی، فنی و عملیاتی است که برای ارائه یک محصول پایدار و استاندارد، به همکاری دقیق و هماهنگ تجهیزات و نیروی انسانی نیاز دارد.
